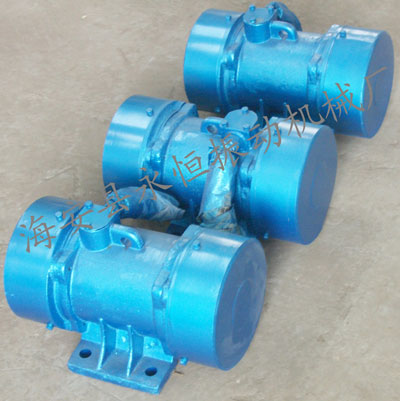

YZS系列振動電機
振動電機是各類振動機械的通用型激振源，可配套于振動給料機、振動篩、振動輸送機、振動落沙機、振動放礦機、振動干燥機和料倉振動防閉塞裝置等，廣泛應用于礦山、冶金、煤碳、電力、建材、機械、鑄造、食品、化工等行業。
激振與出力配合適當，重量輕、體積小。
全封閉結構，可在任何無防爆要求的粉塵條件下工作。
只需調節偏心塊夾角，就可無級調整激振力。
可多機組合成各種振動形式，以完成各種作業要求。
規格多樣，能滿足各種振動機械的工作需要。
能耗低，激振效率高，利用平穩回轉產生振動，噪音低。
主要技術參數
三相二級380V50HZ振動次數2900r/min
型號
額定激
振力
（kn）
額定
功率
（kw）
額定
電流
（A）
安裝尺寸
安裝螺栓
尺寸
質量
（kg）
A
n×B
H
AB
BB
HA
HD
L
K
YZS-1-2
1
0.09
0.32
120
1×40
63
145
70
10
150
190
10
4×M8
9
YZS-2-2
2
0.18
0.59
150
1×90
90
180
130
12
190
230
14
4×M12
17
YZS-3-2
3
0.25
0.78
150
1×90
90
180
130
12
190
245
14
4×M12
21
YZS-5-2
5
0.37
1.1
180
1×110
100
220
150
14
220
310
18
4×M16
28
YZS-10-2
10
0.75
1.96
220
1×140
120
270
195
16
250
380
22
4×M20
50
YZS-20-2
20
1.5
3.67
260
1×150
140
320
120
20
290
430
20
4×M24
72
YZS-30-2
30
2.2
5.1
310
1×170
160
380
245
25
320
510
33
4×M30
105
YZS-50-2
50
3.7
8.43
350
1×220
180
430
310
30
390
560
39
4×M36
195
三相四級380V50HZ振動次數1430r/min
型號
額定激
振力
（kn）
額定
功率
（kw）
額定
電流
（A）
安裝尺寸
安裝螺栓
尺寸
質量
（kg）
A
n×B
H
AB
BB
HA
HD
L
K
YZS-2.5-4
2.5
0.12
0.49
150
1×90
90
180
130
12
190
240
14
4×M12
20
YZS-5-4
5
0.25
0.85
180
1×110
100
220
150
14
220
320
18
4×M16
30
YZS-8-4
8
0.37
1.18
220
1×140
120
270
195
16
250
380
22
4×M20
55
YZS-10-4
10
0.55
1.76
220
1×140
120
270
195
16
250
400
22
4×M20
5
YZS-16-4
16
0.75
2.17
260
1×150
140
320
210
20
290
450
26
4×M24
75
YZS-17-4
17
0.85
2.2
240
1×140
130
300
210
20
260
420
26
4×M24
70
YZS-20-4
20
1.1
3.2
260
1×150
140
320
210
20
290
460
26
4×M24
87
YZS-30-4
30
1.5
3.85
310
1×170
160
380
245
25
330
500
33
4×M30
120
YZS-50-4
50
2.2
5.57
350
1×220
180
430
310
30
390
560
39
4×M36
210
YZS-63-4
63
3
7.2
350
1×220
180
430
310
30
390
600
39
4×M36
270
YZS-80-4
80
3.7
8.9
380
1×250
195
460
400
35
420
680
39
4×M36
330
YZS-100-4
100
6.3
14.18
440
1×280
215
530
400
38
460
730
45
4×M42
450
YZS-130-4
130
7.5
16.88
460
2×140
240
550
460
40
490
870
45
6×M42
560
注：額定激振力在20KN以上的振動電機，豎裝和任意角度方向安裝時，應保證雙軸承端裝在下側，即電機非出線盒端裝在下側。
三相六級380V50HZ振動次數970r/min
型號
額定激
振力
（kn）
額定
功率
（kw）
額定
電流
（A）
安裝尺寸
安裝螺栓
尺寸
質量
（kg）
A
n×B
H
AB
BB
HA
HD
L
K
YZS-1.5-6
1.5
0.12
0.5
150
1×90
90
180
130
12
190
255
14
4×M12
21
YZS-3-6
3
0.25
0.99
180
1×110
100
220
150
14
220
350
18
4×M16
35
YZS-5-6
5
0.37
1.31
220
1×140
120
270
195
16
250
400
22
4×M20
60
YZS-10-6
10
0.75
2.47
260
1×150
140
320
210
20
290
460
26
4×M24
78
YZS-16-6
16
1.1
3.37
260
1×150
140
320
210
20
290
480
26
4×M24
93
YZS-20-6
20
1.5
4.47
310
1×170
160
380
245
25
330
530
33
4×M30
120
YZS-26-6
26
1.85
5.58
310
1×170
160
380
245
25
330
550
33
4×M30
148
YZS-30-6
30
2.2
6.22
350
1×220
180
430
310
30
390
570
39
4×M36
210
YZS-36-6
36
3
8.38
350
1×220
180
430
310
30
390
580
39
4×M36
233
YZS-50-6
50
3.7
9.37
380
1×250
195
460
400
35
420
650
39
4×M36
320
YZS-63-6
63
4.5
11.5
380
1×250
195
460
400
35
420
680
39
4×M36
375
YZS-80-6
80
5.5
13.6
440
1×280
215
530
400
38
460
750
45
4×M42
450
YZS-100-6
100
6.3
15.58
460
2×140
240
550
460
40
490
880
45
6×M42
580
YZS-130-6
130
7.5
18.08
460
2×140
240
550
460
40
490
910
45
6×M42
650
YZS-140-6
140
9
21.45
460
3×118
250
550
510
42
500
970
39
8×M36
730
YZS-150-6
150
10
23.83
460
3×118
250
550
510
42
500
1000
39
8×M36
780
YZS-160-6
160
12
28.6
520
3×120
270
610
510
45
550
970
45
8×M42
870
三相八級380V50HZ振動次數720r/min
型號
額定激
振力
（kn）
額定
功率
（kw）
額定
電流
（A）
安裝尺寸
安裝螺栓
尺寸
質量
（kg）
功率
n×B
H
AB
BB
HA
HD
L
K
YZS-1.5-8
1.5
0.18
0.85
180
1×110
100
220
150
14
220
360
18
4×M16
35
YZS-3-8
3
0.25
1.18
220
1×140
120
270
195
16
250
400
22
4×M20
60
YZS-5-8
5
0.37
1.75
260
1×150
140
320
210
20
290
460
26
4×M24
80
YZS-10-8
10
0.75
2.78
310
1×170
160
380
245
25
330
530
33
4×M30
125
YZS-16-8
16
1.1
4.07
310
1×170
160
380
245
25
330
550
33
4×M30
145
YZS-20-8
20
1.5
4.93
350
1×220
180
430
310
30
390
570
39
4×M36
220
YZS-30-8
30
2.2
6.7
380
1×220
195
460
400
35
420
700
39
4×M36
350
YZS-50-8
50
3.7
9.8
440
1×280
215
530
400
38
460
750
45
4×M42
460
YZS-63-8
63
4.5
11.65
460
2×140
240
550
460
40
490
880
45
6×M42
550
YZS-80-8
80
5.5
14.15
460
2×140
240
550
460
40
490
910
45
6×M42
620
YZS-100-8
100
6.3
16.5
460
3×118
250
550
510
42
500
1000
39
8×M36
750
YZS-130-8
130
7.5
21.17
460
3×118
250
550
510
42
500
1020
39
8×M36
810
振動電機是各類振動機械的通用型激振源，可配套于振動給料機、振動篩、振動輸送機、振動落沙機、振動放礦機、振動干燥機和料倉振動防閉塞裝置等，廣泛應用于礦山、冶金、煤碳、電力、建材、機械、鑄造、食品、化工等行業。
激振與出力配合適當，重量輕、體積小。
全封閉結構，可在任何無防爆要求的粉塵條件下工作。
只需調節偏心塊夾角，就可無級調整激振力。
可多機組合成各種振動形式，以完成各種作業要求。
規格多樣，能滿足各種振動機械的工作需要。
能耗低，激振效率高，利用平穩回轉產生振動，噪音低。
主要技術參數
三相二級380V50HZ振動次數2900r/min
型號 | 額定激 振力 （kn） | 額定 功率 （kw） | 額定 電流 （A） | 安裝尺寸 | 安裝螺栓 尺寸 | 質量 （kg） | ||||||||
A | n×B | H | AB | BB | HA | HD | L | K | ||||||
YZS-1-2 | 1 | 0.09 | 0.32 | 120 | 1×40 | 63 | 145 | 70 | 10 | 150 | 190 | 10 | 4×M8 | 9 |
YZS-2-2 | 2 | 0.18 | 0.59 | 150 | 1×90 | 90 | 180 | 130 | 12 | 190 | 230 | 14 | 4×M12 | 17 |
YZS-3-2 | 3 | 0.25 | 0.78 | 150 | 1×90 | 90 | 180 | 130 | 12 | 190 | 245 | 14 | 4×M12 | 21 |
YZS-5-2 | 5 | 0.37 | 1.1 | 180 | 1×110 | 100 | 220 | 150 | 14 | 220 | 310 | 18 | 4×M16 | 28 |
YZS-10-2 | 10 | 0.75 | 1.96 | 220 | 1×140 | 120 | 270 | 195 | 16 | 250 | 380 | 22 | 4×M20 | 50 |
YZS-20-2 | 20 | 1.5 | 3.67 | 260 | 1×150 | 140 | 320 | 120 | 20 | 290 | 430 | 20 | 4×M24 | 72 |
YZS-30-2 | 30 | 2.2 | 5.1 | 310 | 1×170 | 160 | 380 | 245 | 25 | 320 | 510 | 33 | 4×M30 | 105 |
YZS-50-2 | 50 | 3.7 | 8.43 | 350 | 1×220 | 180 | 430 | 310 | 30 | 390 | 560 | 39 | 4×M36 | 195 |
三相四級380V50HZ振動次數1430r/min
型號 | 額定激 振力 （kn） | 額定 功率 （kw） | 額定 電流 （A） | 安裝尺寸 | 安裝螺栓 尺寸 | 質量 （kg） | ||||||||
A | n×B | H | AB | BB | HA | HD | L | K | ||||||
YZS-2.5-4 | 2.5 | 0.12 | 0.49 | 150 | 1×90 | 90 | 180 | 130 | 12 | 190 | 240 | 14 | 4×M12 | 20 |
YZS-5-4 | 5 | 0.25 | 0.85 | 180 | 1×110 | 100 | 220 | 150 | 14 | 220 | 320 | 18 | 4×M16 | 30 |
YZS-8-4 | 8 | 0.37 | 1.18 | 220 | 1×140 | 120 | 270 | 195 | 16 | 250 | 380 | 22 | 4×M20 | 55 |
YZS-10-4 | 10 | 0.55 | 1.76 | 220 | 1×140 | 120 | 270 | 195 | 16 | 250 | 400 | 22 | 4×M20 | 5 |
YZS-16-4 | 16 | 0.75 | 2.17 | 260 | 1×150 | 140 | 320 | 210 | 20 | 290 | 450 | 26 | 4×M24 | 75 |
YZS-17-4 | 17 | 0.85 | 2.2 | 240 | 1×140 | 130 | 300 | 210 | 20 | 260 | 420 | 26 | 4×M24 | 70 |
YZS-20-4 | 20 | 1.1 | 3.2 | 260 | 1×150 | 140 | 320 | 210 | 20 | 290 | 460 | 26 | 4×M24 | 87 |
YZS-30-4 | 30 | 1.5 | 3.85 | 310 | 1×170 | 160 | 380 | 245 | 25 | 330 | 500 | 33 | 4×M30 | 120 |
YZS-50-4 | 50 | 2.2 | 5.57 | 350 | 1×220 | 180 | 430 | 310 | 30 | 390 | 560 | 39 | 4×M36 | 210 |
YZS-63-4 | 63 | 3 | 7.2 | 350 | 1×220 | 180 | 430 | 310 | 30 | 390 | 600 | 39 | 4×M36 | 270 |
YZS-80-4 | 80 | 3.7 | 8.9 | 380 | 1×250 | 195 | 460 | 400 | 35 | 420 | 680 | 39 | 4×M36 | 330 |
YZS-100-4 | 100 | 6.3 | 14.18 | 440 | 1×280 | 215 | 530 | 400 | 38 | 460 | 730 | 45 | 4×M42 | 450 |
YZS-130-4 | 130 | 7.5 | 16.88 | 460 | 2×140 | 240 | 550 | 460 | 40 | 490 | 870 | 45 | 6×M42 | 560 |
注：額定激振力在20KN以上的振動電機，豎裝和任意角度方向安裝時，應保證雙軸承端裝在下側，即電機非出線盒端裝在下側。
三相六級380V50HZ振動次數970r/min
型號 | 額定激 振力 （kn） | 額定 功率 （kw） | 額定 電流 （A） | 安裝尺寸 | 安裝螺栓 尺寸 | 質量 （kg） | ||||||||
A | n×B | H | AB | BB | HA | HD | L | K | ||||||
YZS-1.5-6 | 1.5 | 0.12 | 0.5 | 150 | 1×90 | 90 | 180 | 130 | 12 | 190 | 255 | 14 | 4×M12 | 21 |
YZS-3-6 | 3 | 0.25 | 0.99 | 180 | 1×110 | 100 | 220 | 150 | 14 | 220 | 350 | 18 | 4×M16 | 35 |
YZS-5-6 | 5 | 0.37 | 1.31 | 220 | 1×140 | 120 | 270 | 195 | 16 | 250 | 400 | 22 | 4×M20 | 60 |
YZS-10-6 | 10 | 0.75 | 2.47 | 260 | 1×150 | 140 | 320 | 210 | 20 | 290 | 460 | 26 | 4×M24 | 78 |
YZS-16-6 | 16 | 1.1 | 3.37 | 260 | 1×150 | 140 | 320 | 210 | 20 | 290 | 480 | 26 | 4×M24 | 93 |
YZS-20-6 | 20 | 1.5 | 4.47 | 310 | 1×170 | 160 | 380 | 245 | 25 | 330 | 530 | 33 | 4×M30 | 120 |
YZS-26-6 | 26 | 1.85 | 5.58 | 310 | 1×170 | 160 | 380 | 245 | 25 | 330 | 550 | 33 | 4×M30 | 148 |
YZS-30-6 | 30 | 2.2 | 6.22 | 350 | 1×220 | 180 | 430 | 310 | 30 | 390 | 570 | 39 | 4×M36 | 210 |
YZS-36-6 | 36 | 3 | 8.38 | 350 | 1×220 | 180 | 430 | 310 | 30 | 390 | 580 | 39 | 4×M36 | 233 |
YZS-50-6 | 50 | 3.7 | 9.37 | 380 | 1×250 | 195 | 460 | 400 | 35 | 420 | 650 | 39 | 4×M36 | 320 |
YZS-63-6 | 63 | 4.5 | 11.5 | 380 | 1×250 | 195 | 460 | 400 | 35 | 420 | 680 | 39 | 4×M36 | 375 |
YZS-80-6 | 80 | 5.5 | 13.6 | 440 | 1×280 | 215 | 530 | 400 | 38 | 460 | 750 | 45 | 4×M42 | 450 |
YZS-100-6 | 100 | 6.3 | 15.58 | 460 | 2×140 | 240 | 550 | 460 | 40 | 490 | 880 | 45 | 6×M42 | 580 |
YZS-130-6 | 130 | 7.5 | 18.08 | 460 | 2×140 | 240 | 550 | 460 | 40 | 490 | 910 | 45 | 6×M42 | 650 |
YZS-140-6 | 140 | 9 | 21.45 | 460 | 3×118 | 250 | 550 | 510 | 42 | 500 | 970 | 39 | 8×M36 | 730 |
YZS-150-6 | 150 | 10 | 23.83 | 460 | 3×118 | 250 | 550 | 510 | 42 | 500 | 1000 | 39 | 8×M36 | 780 |
YZS-160-6 | 160 | 12 | 28.6 | 520 | 3×120 | 270 | 610 | 510 | 45 | 550 | 970 | 45 | 8×M42 | 870 |
三相八級380V50HZ振動次數720r/min
型號 | 額定激 振力 （kn） | 額定 功率 （kw） | 額定 電流 （A） | 安裝尺寸 | 安裝螺栓 尺寸 | 質量 （kg） | ||||||||
功率 | n×B | H | AB | BB | HA | HD | L | K | ||||||
YZS-1.5-8 | 1.5 | 0.18 | 0.85 | 180 | 1×110 | 100 | 220 | 150 | 14 | 220 | 360 | 18 | 4×M16 | 35 |
YZS-3-8 | 3 | 0.25 | 1.18 | 220 | 1×140 | 120 | 270 | 195 | 16 | 250 | 400 | 22 | 4×M20 | 60 |
YZS-5-8 | 5 | 0.37 | 1.75 | 260 | 1×150 | 140 | 320 | 210 | 20 | 290 | 460 | 26 | 4×M24 | 80 |
YZS-10-8 | 10 | 0.75 | 2.78 | 310 | 1×170 | 160 | 380 | 245 | 25 | 330 | 530 | 33 | 4×M30 | 125 |
YZS-16-8 | 16 | 1.1 | 4.07 | 310 | 1×170 | 160 | 380 | 245 | 25 | 330 | 550 | 33 | 4×M30 | 145 |
YZS-20-8 | 20 | 1.5 | 4.93 | 350 | 1×220 | 180 | 430 | 310 | 30 | 390 | 570 | 39 | 4×M36 | 220 |
YZS-30-8 | 30 | 2.2 | 6.7 | 380 | 1×220 | 195 | 460 | 400 | 35 | 420 | 700 | 39 | 4×M36 | 350 |
YZS-50-8 | 50 | 3.7 | 9.8 | 440 | 1×280 | 215 | 530 | 400 | 38 | 460 | 750 | 45 | 4×M42 | 460 |
YZS-63-8 | 63 | 4.5 | 11.65 | 460 | 2×140 | 240 | 550 | 460 | 40 | 490 | 880 | 45 | 6×M42 | 550 |
YZS-80-8 | 80 | 5.5 | 14.15 | 460 | 2×140 | 240 | 550 | 460 | 40 | 490 | 910 | 45 | 6×M42 | 620 |
YZS-100-8 | 100 | 6.3 | 16.5 | 460 | 3×118 | 250 | 550 | 510 | 42 | 500 | 1000 | 39 | 8×M36 | 750 |
YZS-130-8 | 130 | 7.5 | 21.17 | 460 | 3×118 | 250 | 550 | 510 | 42 | 500 | 1020 | 39 | 8×M36 | 810 |
