一、用 途


GBZX型重型板式給礦機，廣泛地應用在采礦、冶金、建材和煤炭等工業部門。

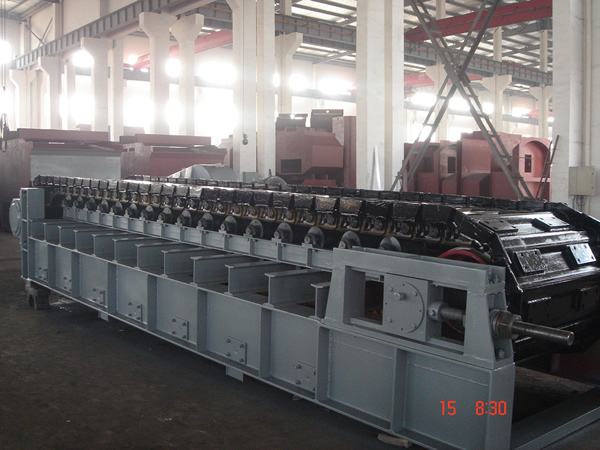

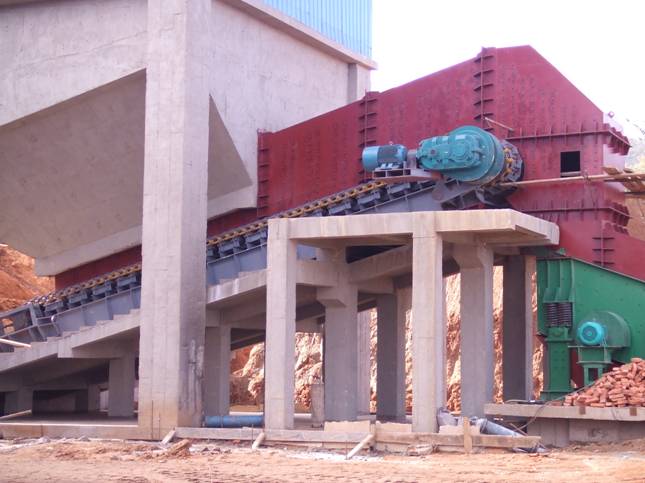

重型板式給礦機主要用于具有一定倉壓的料倉和漏斗下面，將各種大容量重物料短距離均勻連續的輸送給各種破碎、篩分和運輸設備，特別是用在初碎段更為合適。它不僅適合處理粗粒物料，對細粒物料的粒度的變化、溫度、粘度、冰霜、雨雪的影響或冰結的物料都有較大的適應性。給料量均勻準確可靠，該機可水平安裝，也可傾斜安裝，向上運輸最大傾角為25°。


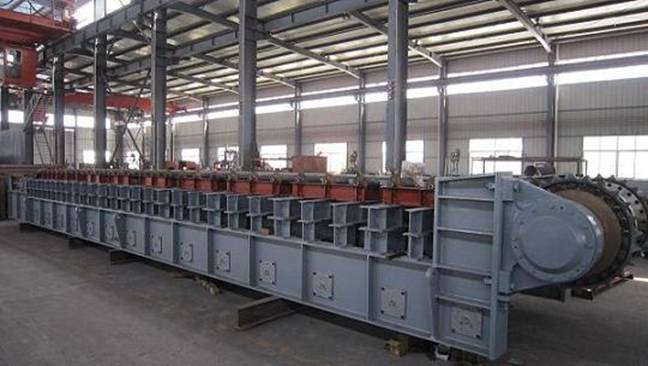

二、結構特點

（1）驅動裝置的結構型式可最大限度減少給礦機的橫向尺寸 ，驅動裝置一端懸掛在鏈輪軸上，另一端為單點支承。無需基礎連接，齒輪傳動精度不受基礎影響，且方便拆裝。
（2）采用專用輸送鏈條
輸送鏈板采用專業廠家生產的推土機標準履帶鏈條，無需潤滑，安裝維護方便，具有良好的互換性和較長的使用壽命。
（3）輸送鏈板不漏料
輸送鏈板選用錳鋼沖壓焊接結構，采用精密的工裝組焊，并經熱處理及機械加工，保證鏈板之間的圓弧搭接精度，使用中不漏料。此鏈板具有較高的強度和剛度，耐磨耐用。
（4）無鍵聯結
所有鍵聯接部位均采用脹套和鎖緊盤聯結，不損傷軸徑，減少應力集中，方便拆裝。所有轉動部位均采用滾動軸承，密封性能和潤滑效果好，阻力系數小，降低功率消耗。
（5）鏈板運行不跑偏
尾部拉緊裝置采用導向輪結構，運行時不跑偏，并安裝復合彈簧，能有效的緩沖鏈帶的沖擊負荷。鏈輪材料選用高強合金鋼，齒面高硬度淬火處理，具有良好的耐磨性能。
（6）調速型式多樣化
板式給礦機調速一般選用交流變頻電機，也可根據用戶需要配置其它類型的調速電機，并可配置液壓馬達驅動型式。

三、技術特性參數

鏈板寬度--1200mm

給料能力--- t/h

給料速度—0.02-0.2m/s

給料粒度---≤500mm

物料比重---1.78t/m

料層厚度---400mm

安裝傾角---0~25%d

減速器：直交加行星復合式（專用）

ZJX7-Ⅰ-610

速比：610

電機：變頻調速電機

型號：YTP 160L-6

裝機功率---15KW

轉速---970r/min

板式給料機無支腿，安裝將機架焊在基礎預埋鋼板上。

四、技術要求

1、 鏈輪軸線對機架縱向中心線的垂直度為鏈輪兩軸承間距的1/1000mm。

2、 鏈輪軸線與水平面的平行度為鏈輪軸兩軸承間距的 1/1000mm。

3、 拉緊軸線與水平面的平行度為拉緊軸兩軸承間距的 1/1000mm。

4、 支重輪母線在機架橫向與水平面的平行度為鏈板寬度的 1/1000mm。

5、托鏈輪母線在機架橫向與水平面的平等度為鏈板寬度的 1.5/1000mm。

6、槽板與鏈節之間聯接用的緊固件（螺栓、螺母）必須擰緊，其擰緊力矩為 760/N.m。

7、在制造廠應進行空負荷試車 1小時，運行應平穩，無卡碰現象，鏈板與鏈條嚙合應正常。

8、本機現場安裝后不少于 2小時的連續空運轉試車，檢查各部位有無異常現象，在正式運轉前需進行不少于 4小時的負荷試運轉。

9、本機按其物料運行方向，驅動裝置在左側的為左式傳動，反之為右式傳動。

 該產品業績

云南磷化集團公司 GZB180*12 2臺

HBG160-4.5 2臺

中國有色礦業集團有限公司 GBH120*4.5 2臺

蚌埠玻璃工業設計研究院(華海礦產) GZB180*10 2臺

中國水利水電第十四工程局 GZB160*12 1臺、

葛洲壩股份有限公司景洪電站砂石項目部 GZB180*8 2臺

馬鋼（集團）桃沖礦業公司 GZB180*14 2臺

中國葛洲壩水利水電工程集團大崗山項目部 GZB160*12 1臺
